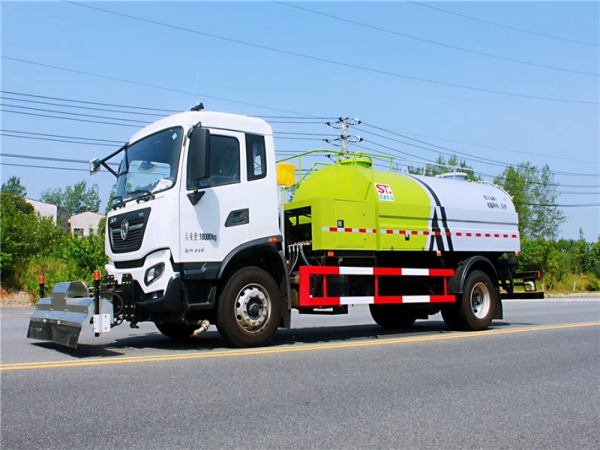

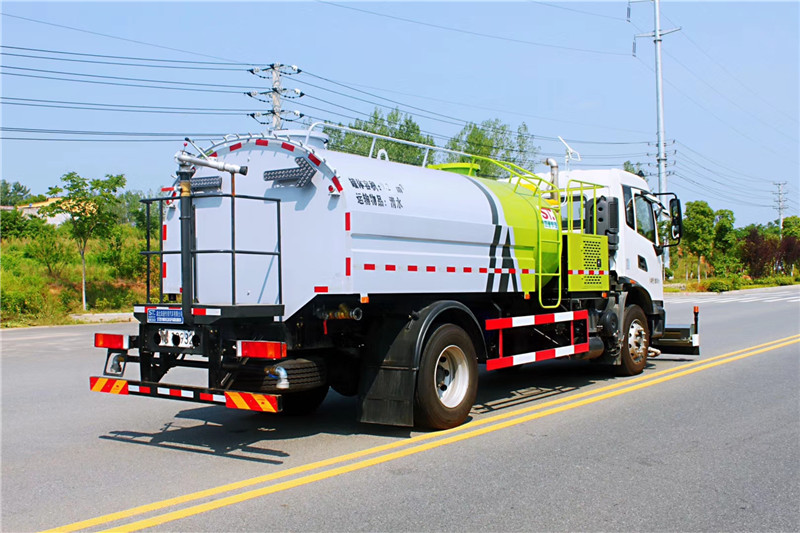

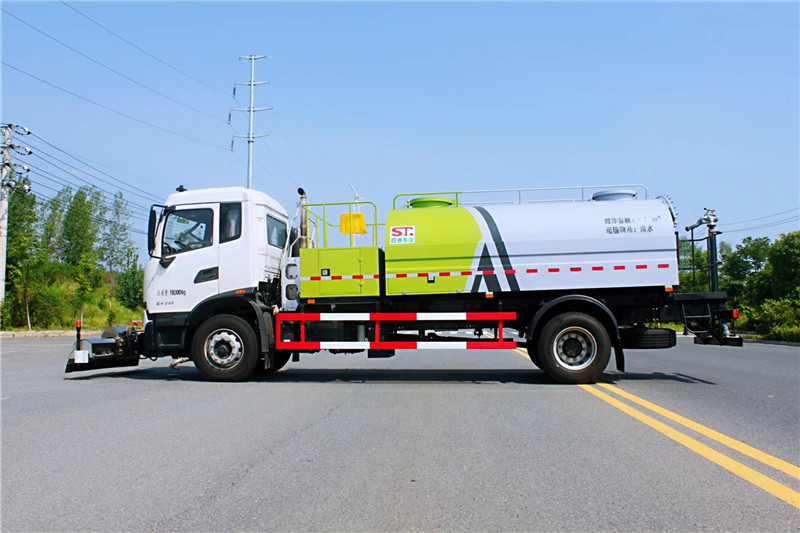

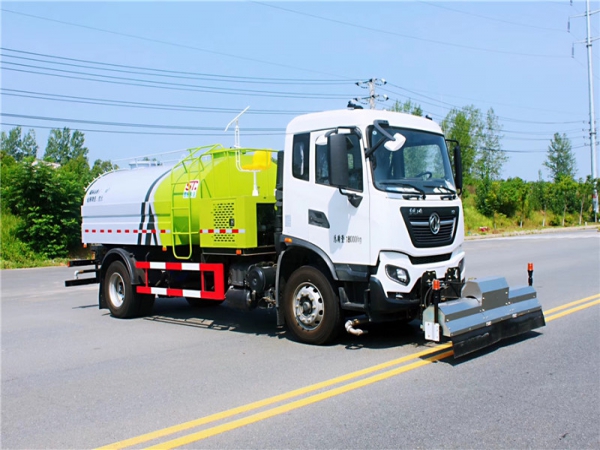

國六東風天錦9方路面清洗車

發布日期：2020-11-06 22:09:55

東風天錦高壓清洗車是一種雙發動機、雙水泵清洗車，是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓（氣路）、電器三部分合為一體的專用沖洗作業車。本車具有獨立的高、低壓兩套水路系統，為清洗車工作提供壓力水源。其工作原理是：利用高壓水泵產生的高壓水，經噴水架的高壓噴嘴噴出，利用高壓水流的動能，以高壓力、低流量的方式進行清洗，強力去污，高效節水，能將路面的陳舊污漬清洗干凈；或高壓水經左（右）角噴噴出，清洗路緣、人行道及護欄隔離區；使用高壓噴槍還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。

高壓水泵由副發動機→傳動軸→皮帶傳動→電磁離合器→聯軸器驅動；低壓水路系統，采用雙級葉輪離心泵，效率高、灑水寬度大、水槍射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。

本車的高壓水泵、噴嘴、高壓噴槍及關鍵的液壓、電氣原件均采用國際名牌產品，性能優良、工作可靠。

標準參數

汽車底盤	底盤型號			DFH1180EX8
	發動機型號/功率			D6.7NS6B230 B6.2NS6B210			169kW 154kW
	燃油種類			柴油
副發動機及傳動系統	副發動機			型號	江鈴JE493G3
				額定功率	57kw/3600/r/min
	工作轉速	1500～1700 r/min
	電磁離合器	DLK1-40
	聯軸器	TGLA9
高壓水路系統	高壓水泵		型式			柱塞式
			品牌			德國品孚
			型號			PT40
			壓力			10 MPa
			轉速			800（900）r/min
	水閥		型式			氣控高壓球閥
			壓力			10MPa
	噴水架噴嘴		型式			高壓洗滌型
	角噴嘴		型式			高壓洗滌型
	噴霧噴嘴		型式			細微霧化型
	水濾		型式			濾網式
低壓水路系統	低壓水泵		型式			雙級葉輪離心式
			品牌			杭州威龍
			型號			80QZB(F)-60/90；50/110（選用）
			揚程			90m；110m
			轉速			1480r/min
	水閥	氣控球閥
液壓系統	型式	開式、電液控制
	主要元件	齒輪泵、液壓缸、電磁閥
	系統最高壓力	16MPa
	液壓油箱容量	65L

技術參數

	項目		單位	參數	備注
作業 性能	噴水架清洗寬度		m	2.5-3.5	噴水桿縮伸
	噴水架偏角		(°)	左右各30
	工作速度	低壓灑水	Km/h	Ⅰ檔7:Ⅱ檔14	主發轉速1500r/min
	工作速度	高壓清洗	Km/h	3-15	副發轉速1700r/min
	高壓清洗能力		m2/h	25000	車速8km/h
	最高清洗水壓力		MPa	10
	清洗水流量		L/min	134
	噴霧水流量		L/min	134
	低壓灑水流量		L/min	600~800
	低壓沖洗寬度		m	≥24
	灑水寬度		m	≥16
	水槍射程		m	38
	水罐容積		L	9300	最大容積可達11方
行使性能	最高車速（滿載）		km/h	90
	最大爬坡角		(°)	12
	制動距離		m	≤10
	最小轉彎直徑		m	＜16
質量參數	整車整備質量		kg	8940	基本型
質量參數	最大總質量		kg	18000
結構尺寸	外形尺寸(長×寬×高)		mm	9850×2500×3090	運輸狀況(基本型)
	軸距		mm	5000,4700,4500
	接近角		(°)	17	噴水架提升
	離去角		(°)	13
